Hàn Sóng và Hàn Reflow: Ưu Nhược Điểm và Khi Nào Nên Sử Dụng?

Trong sản xuất điện tử, công nghệ hàn đóng vai trò quan trọng trong việc đảm bảo chất lượng và độ tin cậy của bảng mạch. Trong đó, Hàn Sóng (Wave Soldering) và Hàn Reflow (Reflow Soldering) là hai phương pháp phổ biến được sử dụng rộng rãi trong quy trình lắp ráp PCBA. Mỗi phương pháp có đặc điểm và ứng dụng riêng, phù hợp với từng loại linh kiện và yêu cầu sản xuất. Bài viết này sẽ phân tích sự khác nhau và giúp bạn lựa chọn giải pháp tối ưu.

1. Hàn Sóng

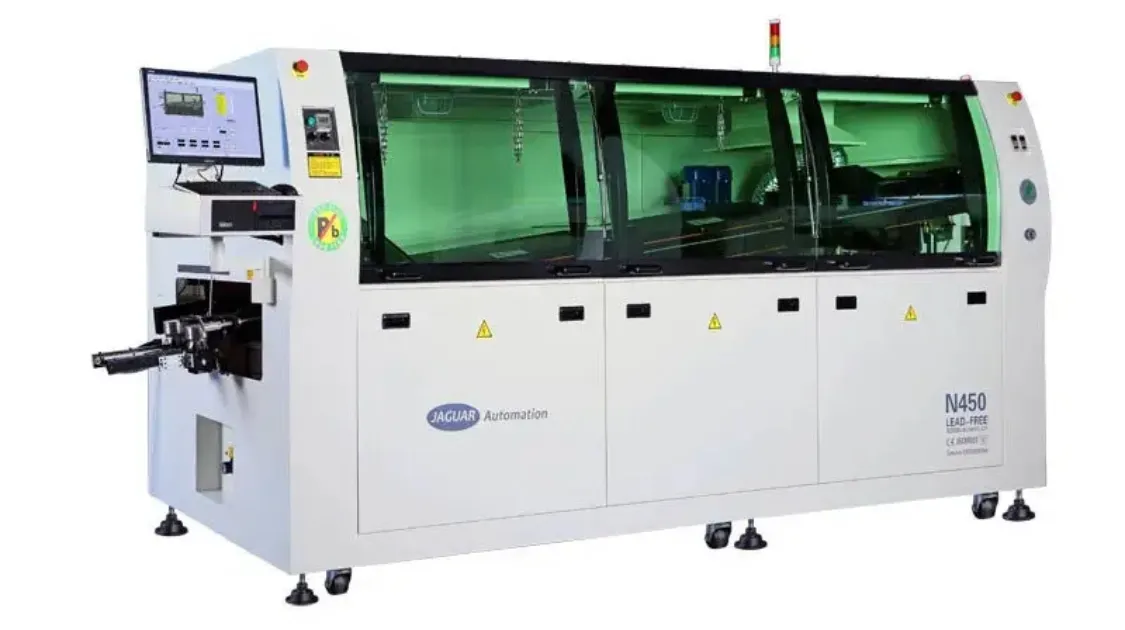

Hàn Sóng (Wave Soldering) là phương pháp hàn được sử dụng để gắn linh kiện điện tử lên bảng mạch in (PCB) bằng cách cho bo mạch đi qua một làn sóng thiếc nóng chảy. Công nghệ này chủ yếu áp dụng cho linh kiện xuyên lỗ (THT) và được sử dụng rộng rãi trong sản xuất PCBA nhờ hiệu suất cao và độ tin cậy ổn định.

– Nguyên lý hoạt động:

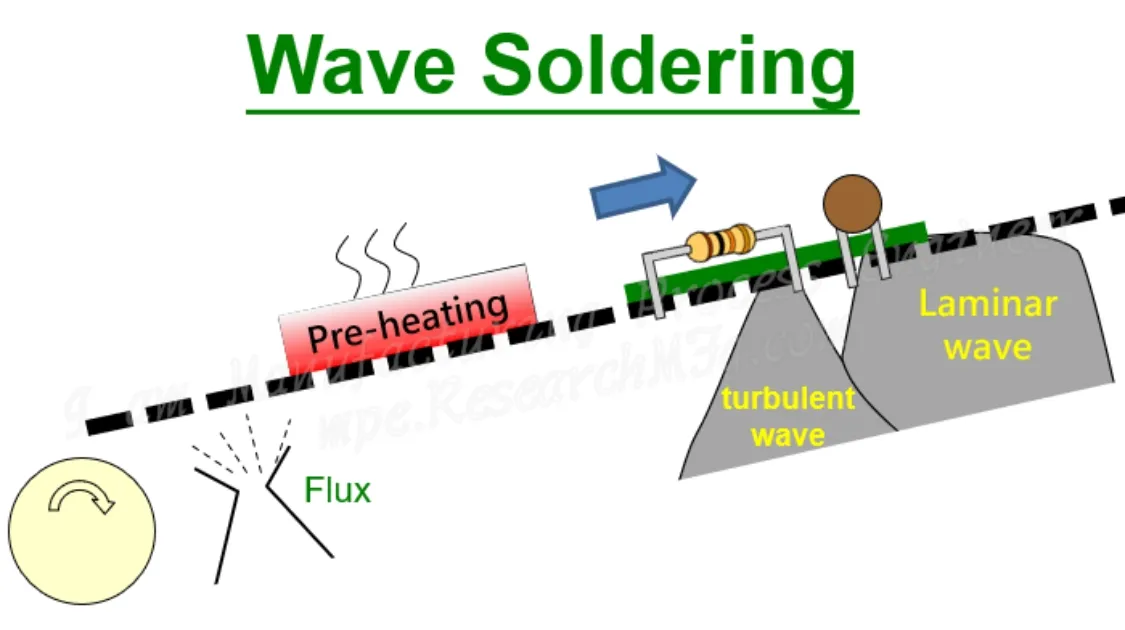

Hàn Sóng hoạt động dựa trên nguyên lý cho bảng mạch in (PCB) đi qua một làn sóng thiếc nóng chảy để tạo liên kết giữa linh kiện và bo mạch. Trước tiên, PCB được phủ một lớp flux nhằm làm sạch bề mặt và tăng khả năng bám dính của thiếc. Sau đó, bo mạch được gia nhiệt sơ bộ để kích hoạt flux và giảm sốc nhiệt. Khi di chuyển qua bể thiếc, sóng hàn sẽ tiếp xúc với các chân linh kiện, tạo nên các mối hàn chắc chắn và dẫn điện tốt. Cuối cùng, PCB được làm nguội để cố định mối hàn và đảm bảo độ bền của sản phẩm.

– Ưu điểm:

• Phù hợp với linh kiện xuyên lỗ (THT).
• Năng suất cao, thích hợp cho sản xuất hàng loạt.
• Tạo mối hàn chắc chắn và ổn định.
• Dễ tích hợp vào dây chuyền tự động hóa.
• Hiệu quả về chi phí trong các ứng dụng công nghiệp.

– Ứng dụng nổi trội của Hàn Sóng:

• Mạch sử dụng linh kiện xuyên lỗ (THT).
• Mạch nguồn và mạch công suất.
• Bo mạch có đầu nối, chân cắm và linh kiện kích thước lớn.
• PCB công nghệ hỗn hợp (SMT–THT) để hàn các linh kiện xuyên lỗ sau quá trình reflow.

2. Hàn Reflow

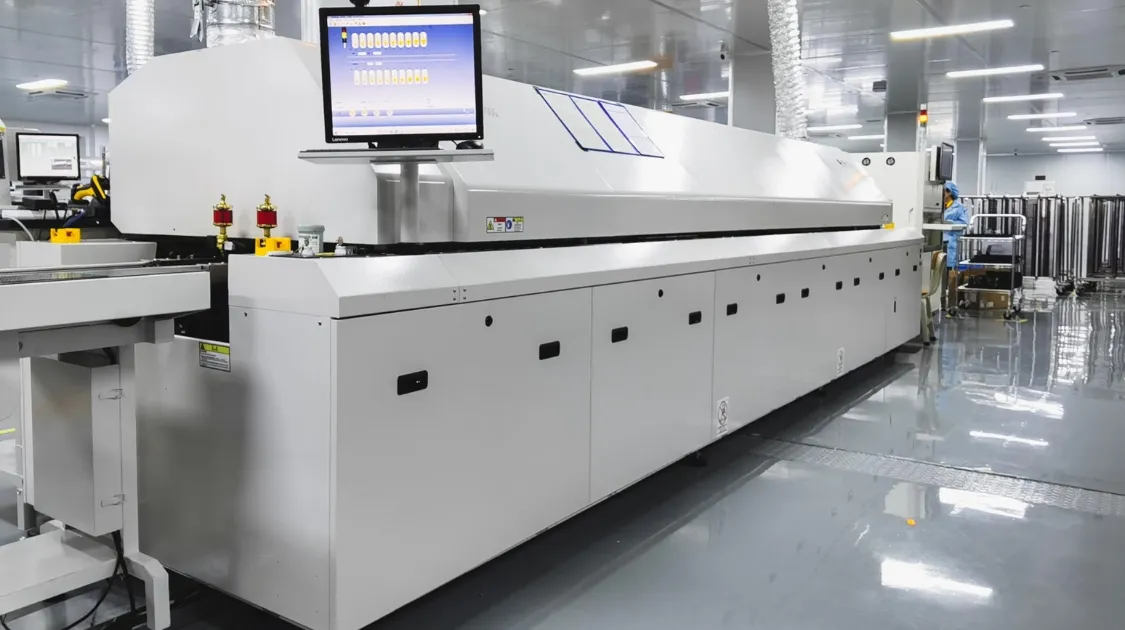

Hàn Reflow (Reflow Soldering) là phương pháp hàn sử dụng kem hàn (solder paste) và lò gia nhiệt để gắn linh kiện điện tử lên bề mặt bảng mạch in (PCB). Đây là công nghệ chủ đạo trong quy trình lắp ráp SMT, được sử dụng rộng rãi trong sản xuất điện tử hiện đại nhờ độ chính xác và tính tự động hóa cao.

– Nguyên lý hoạt động:

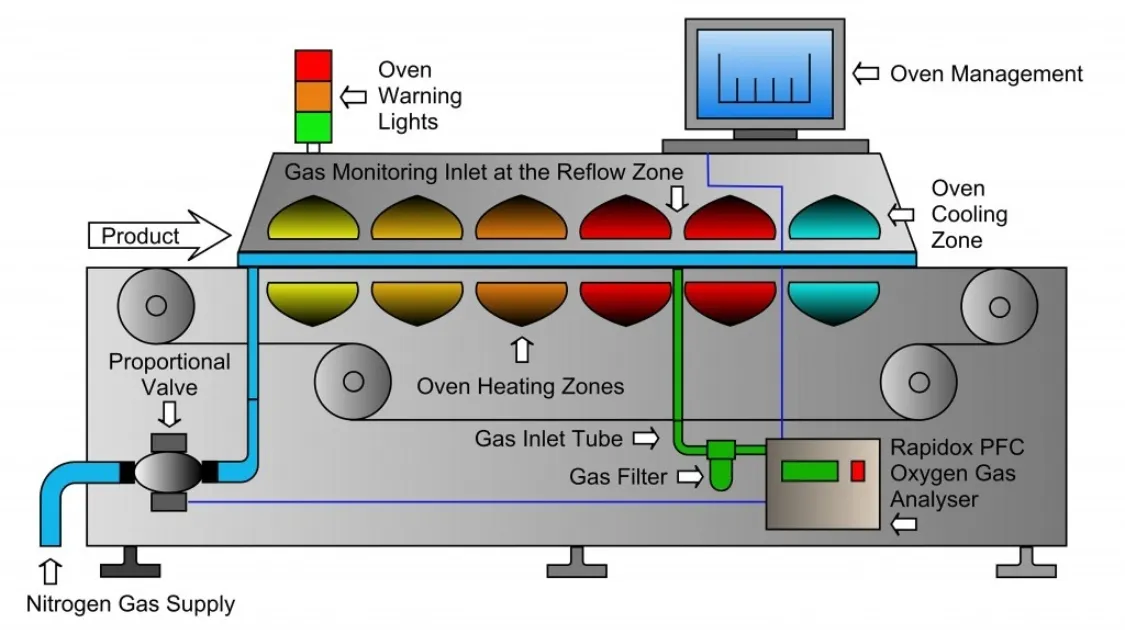

Hàn Reflow hoạt động bằng cách nung chảy kem hàn để tạo liên kết giữa linh kiện và PCB. Trước tiên, kem hàn được in lên các pad trên bề mặt bo mạch. Sau đó, linh kiện SMT được đặt chính xác bằng máy gắp tự động. PCB tiếp tục đi qua lò reflow với các vùng nhiệt được kiểm soát chặt chẽ, bao gồm gia nhiệt sơ bộ, ngâm nhiệt, nóng chảy và làm nguội. Khi đạt đến nhiệt độ thích hợp, kem hàn tan chảy, hình thành các mối hàn chắc chắn và ổn định.

– Ưu điểm:

• Phù hợp với linh kiện dán bề mặt (SMT).
• Độ chính xác cao, đảm bảo mối hàn đồng đều.
• Lý tưởng cho PCB mật độ linh kiện cao và kích thước nhỏ gọn.
• Dễ dàng tự động hóa trong sản xuất hàng loạt.
• Tương thích với cả hàn chì và hàn không chì.

– Ứng dụng nổi trội:

• Mạch sử dụng linh kiện dán bề mặt (SMT).
• PCB mật độ cao và kích thước nhỏ gọn (HDI).
• Bo mạch nhiều lớp (Multilayer PCB).
• Mạch điện tử yêu cầu độ chính xác cao và tính ổn định.

3. So sánh Hàn Sóng và Hàn Reflow

Hàn Sóng và Hàn Reflow là hai công nghệ hàn quan trọng trong sản xuất PCBA, mỗi phương pháp được thiết kế để đáp ứng những yêu cầu kỹ thuật khác nhau. Việc so sánh hai công nghệ này giúp doanh nghiệp lựa chọn giải pháp phù hợp với thiết kế PCB và mục tiêu sản xuất.

Qua bảng so sánh trên, có thể thấy Hàn Sóng phù hợp với linh kiện xuyên lỗ và các ứng dụng yêu cầu độ bền cao, trong khi Hàn Reflow là lựa chọn tối ưu cho công nghệ SMT và các thiết kế điện tử hiện đại.

4. Nên chọn Hàn Sóng hay Hàn Reflow?

Việc lựa chọn giữa Hàn Sóng và Hàn Reflow phụ thuộc vào thiết kế PCB, loại linh kiện và yêu cầu sản xuất. Mỗi phương pháp phù hợp với những ứng dụng khác nhau trong quy trình lắp ráp PCBA.

• Hàn Reflow: Là lựa chọn tối ưu cho linh kiện dán bề mặt (SMT), đặc biệt trong các sản phẩm điện tử hiện đại yêu cầu độ chính xác cao, mật độ linh kiện lớn và mức độ tự động hóa cao.
• Hàn Sóng: Phù hợp với linh kiện xuyên lỗ (THT), thường được sử dụng trong các thiết bị công nghiệp, bộ nguồn và những ứng dụng đòi hỏi độ bền cơ học và độ tin cậy cao.
• Kết hợp cả hai phương pháp: Đối với các bo mạch sử dụng công nghệ hỗn hợp, Hàn Reflow được thực hiện trước để gắn linh kiện SMT, sau đó Hàn Sóng được áp dụng để hoàn thiện các linh kiện THT.

Việc lựa chọn đúng phương pháp không chỉ đảm bảo chất lượng mối hàn mà còn tối ưu chi phí và hiệu quả sản xuất trong quy trình PCBA.

5. Những nhầm lẫn thường gặp

Trong thực tế, Hàn Sóng và Hàn Reflow thường bị nhầm lẫn do cùng được sử dụng trong quy trình lắp ráp PCBA. Những hiểu lầm này có thể dẫn đến lựa chọn công nghệ không phù hợp và ảnh hưởng đến hiệu quả sản xuất.

• Hàn Sóng có thể thay thế hoàn toàn Hàn Reflow: Không chính xác. Hàn Sóng chủ yếu dành cho linh kiện xuyên lỗ (THT), trong khi Hàn Reflow được thiết kế cho linh kiện dán bề mặt (SMT).
• Hàn Reflow chỉ dùng cho sản phẩm cao cấp: Thực tế, đây là phương pháp tiêu chuẩn trong sản xuất điện tử hiện đại, từ thiết bị tiêu dùng đến công nghiệp.
• Hai phương pháp không thể sử dụng cùng nhau: Nhiều bo mạch sử dụng công nghệ hỗn hợp (SMT và THT) kết hợp cả hai phương pháp trong quy trình PCBA.
• Hàn Sóng có chi phí thấp hơn trong mọi trường hợp: Chi phí phụ thuộc vào thiết kế PCB, loại linh kiện và quy mô sản xuất, không chỉ riêng công nghệ hàn.
• Chỉ cần hàn là đủ, không cần kiểm tra: Dù sử dụng phương pháp nào, các bước kiểm tra như AOI, ICT hoặc X-ray vẫn cần thiết để đảm bảo chất lượng.

Hiểu rõ những nhầm lẫn này giúp doanh nghiệp lựa chọn đúng công nghệ hàn, tối ưu quy trình sản xuất và nâng cao độ tin cậy của sản phẩm.

Kết luận

Hàn Sóng và Hàn Reflow là hai công nghệ quan trọng trong sản xuất PCBA, mỗi phương pháp phù hợp với từng loại linh kiện và yêu cầu kỹ thuật. Hàn Sóng tối ưu cho linh kiện xuyên lỗ, trong khi Hàn Reflow là lựa chọn tiêu chuẩn cho công nghệ SMT hiện đại. Việc lựa chọn đúng công nghệ giúp nâng cao chất lượng sản phẩm và tối ưu hiệu quả sản xuất.
