File Gerber là dữ liệu quan trọng giúp nhà máy sản xuất PCB theo đúng thiết kế ban đầu. File này chứa các thông tin như lớp mạch đồng, lớp chống hàn, chữ in trên board và vị trí khoan lỗ. Tuy nhiên, nếu file Gerber bị sai hoặc thiếu dữ liệu, quá trình sản xuất có thể gặp nhiều lỗi nghiêm trọng. Vì vậy, việc kiểm tra file Gerber trước khi đưa vào sản xuất là bước rất quan trọng.
Trong bài viết này, hãy cùng tìm hiểu file Gerber là gì và những lỗi phổ biến có thể ảnh hưởng đến quá trình sản xuất PCB.
1. File Gerber là gì?

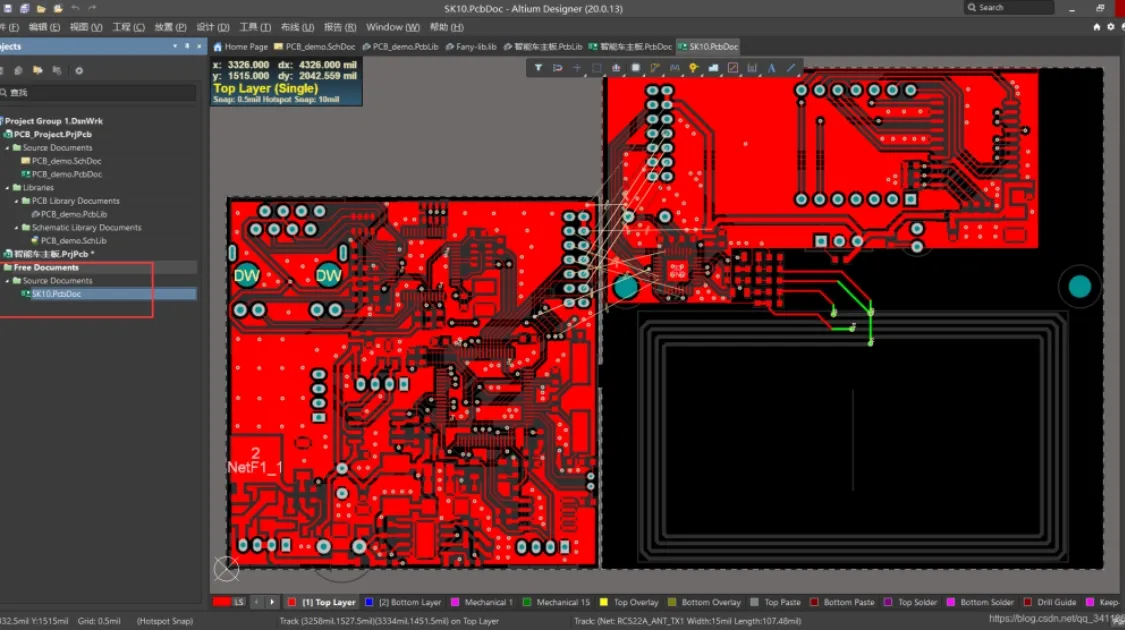

File Gerber là định dạng dữ liệu tiêu chuẩn được sử dụng trong thiết kế và sản xuất PCB. File này giúp truyền tải toàn bộ thông tin thiết kế từ phần mềm PCB sang nhà máy sản xuất, đảm bảo board mạch được gia công đúng theo yêu cầu.
Một file Gerber thường chứa các dữ liệu quan trọng như:
- Lớp mạch đồng (Copper layer)
- Lớp chống hàn (Solder mask)
- Lớp ký hiệu trên bề mặt board (Silkscreen)
- Dữ liệu khoan lỗ (Drill file)
- Kích thước và hình dạng PCB (Board outline)
Nhà máy PCB cần file Gerber để kiểm tra thiết kế, chuẩn bị dữ liệu sản xuất và vận hành máy gia công PCB. Nếu file Gerber bị thiếu hoặc sai thông tin, quá trình sản xuất có thể gặp lỗi hoặc phải chỉnh sửa lại trước khi đưa vào sản xuất.
2. File Gerber quan trọng như thế nào trong sản xuất PCB?
File Gerber đóng vai trò rất quan trọng trong quá trình sản xuất PCB vì đây là dữ liệu đầu vào để nhà máy tiến hành gia công board mạch. Tất cả các công đoạn như tạo lớp đồng, khoan lỗ, phủ solder mask hay in silkscreen đều dựa trên dữ liệu từ file Gerber.
Ngoài ra, file Gerber còn giúp nhà máy hiểu chính xác thiết kế PCB từ kỹ sư thiết kế. Nếu dữ liệu trong file bị thiếu hoặc sai lệch, board mạch sau khi sản xuất có thể gặp nhiều lỗi như sai kích thước, lệch lỗ khoan hoặc chập mạch.
Vì vậy, chất lượng của file Gerber ảnh hưởng trực tiếp đến độ chính xác, độ ổn định và chất lượng tổng thể của PCB sau khi sản xuất.
3. Các lỗi file Gerber thường gặp
Trong quá trình xuất file Gerber, có rất nhiều loại lỗi khác nhau có thể xảy ra, không chỉ giới hạn ở một vài trường hợp cụ thể. Những sai sót này có thể đến từ thiết kế, quá trình export file hoặc cấu hình phần mềm CAD.
Dưới đây là một số lỗi file Gerber phổ biến thường gặp trong sản xuất PCB:
3.1. Thiếu hoặc xuất sai layer
Đây là một trong những lỗi phổ biến nhất khi xuất file Gerber. Một số trường hợp thường gặp bao gồm thiếu copper layer, solder mask hoặc silkscreen. Ngoài ra, việc đặt tên layer không rõ ràng cũng có thể khiến nhà máy nhầm lẫn trong quá trình xử lý dữ liệu sản xuất.
Nếu layer bị thiếu hoặc sai, PCB sau khi gia công có thể không đúng với thiết kế ban đầu, ảnh hưởng trực tiếp đến chất lượng board mạch.
3.2. Sai file drill
File drill là dữ liệu dùng để xác định vị trí và kích thước lỗ khoan trên PCB. Các file này thường được chuyển trực tiếp sang máy CNC để thực hiện quá trình khoan board mạch.
Nếu file drill bị thiếu, sai định dạng hoặc không khớp với thiết kế PCB, nhà máy sẽ gặp khó khăn trong quá trình import dữ liệu sản xuất. Điều này có thể dẫn đến sai vị trí khoan, sai kích thước lỗ hoặc ảnh hưởng đến quá trình lắp ráp linh kiện sau này.
Thông thường, drill file sẽ có các định dạng như .drl, .xln hoặc NC Drill file được xuất trực tiếp từ phần mềm thiết kế PCB.
3.3. Sai kích thước hoặc outline PCB
Board outline là dữ liệu xác định hình dạng và kích thước thực tế của PCB trong quá trình sản xuất. Nhà máy sẽ dựa vào outline này để thực hiện các công đoạn như cắt board, định vị PCB và gia công cơ khí.
Nếu board outline bị sai, không khép kín hoặc không đúng kích thước thiết kế, PCB sau khi sản xuất có thể không lắp vừa với vỏ cơ khí hoặc các linh kiện liên quan. Trong một số trường hợp, lỗi outline còn có thể khiến nhà máy phải tạm dừng sản xuất để xác minh lại dữ liệu thiết kế.
Vì vậy, việc kiểm tra chính xác kích thước và hình dạng PCB trước khi xuất file Gerber là bước rất quan trọng để tránh lỗi trong quá trình gia công PCB.
3.4. Lỗi solder mask và silkscreen
Solder mask và silkscreen là hai lớp quan trọng trên PCB, hỗ trợ quá trình hàn linh kiện, nhận diện vị trí linh kiện và kiểm tra board mạch sau sản xuất.
Một số lỗi phổ biến bao gồm chữ in đè lên pad, khoảng hở solder mask không phù hợp hoặc ký hiệu linh kiện hiển thị không rõ ràng. Những vấn đề này có thể gây khó khăn trong quá trình hàn, kiểm tra và lắp ráp PCB.
Ngoài ra, nếu solder mask được thiết kế không chính xác, PCB cũng có nguy cơ bị chập mạch hoặc giảm độ ổn định trong quá trình sử dụng.
3.5. Sai đơn vị đo hoặc tỉ lệ file
Sai đơn vị đo hoặc tỉ lệ file là lỗi có thể ảnh hưởng nghiêm trọng đến toàn bộ quá trình sản xuất PCB. Một số trường hợp phổ biến là nhầm lẫn giữa đơn vị mm và inch hoặc xuất file với tỉ lệ không chính xác.
Khi lỗi này xảy ra, PCB có thể bị scale sai kích thước so với thiết kế ban đầu. Điều này không chỉ ảnh hưởng đến hình dạng board mạch mà còn làm sai vị trí linh kiện, lỗ khoan và khoảng cách giữa các đường mạch.
Để tránh các vấn đề trong quá trình sản xuất, cần kiểm tra kỹ đơn vị đo và tỉ lệ file trước khi xuất file Gerber và gửi cho nhà máy PCB.
3.6. Copper quá gần mép board
Khoảng cách giữa lớp đồng và mép PCB là một yếu tố quan trọng trong thiết kế và sản xuất board mạch. Nếu copper được đặt quá gần mép board, quá trình cắt hoặc gia công PCB có thể làm hở lớp đồng trên bề mặt.
Điều này làm tăng nguy cơ chập mạch, hư hỏng board hoặc ảnh hưởng đến độ ổn định của PCB trong quá trình sử dụng. Lỗi này thường xảy ra khi thiết kế không tuân thủ khoảng cách an toàn theo tiêu chuẩn sản xuất.
Vì vậy, cần đảm bảo khoảng cách an toàn giữa lớp đồng và mép PCB trước khi xuất file Gerber để hạn chế lỗi trong quá trình gia công.
4. Nhà máy PCB kiểm tra file Gerber như thế nào?
Trước khi đưa PCB vào sản xuất, nhà máy thường kiểm tra file Gerber để phát hiện các lỗi có thể ảnh hưởng đến quá trình gia công board mạch. Đây là bước quan trọng giúp hạn chế lỗi sản xuất và tránh phải chỉnh sửa dữ liệu trong quá trình gia công PCB.
Một số nội dung thường được kiểm tra bao gồm:
- Kiểm tra đầy đủ các layer và drill file
- So sánh kích thước và board outline của PCB
- Kiểm tra khoảng cách an toàn giữa các đường mạch
- Xác minh khả năng gia công trước khi sản xuất PCB
Ngoài ra, nhiều nhà máy cũng sử dụng phần mềm Gerber viewer hoặc công cụ DFM để kiểm tra dữ liệu thiết kế trước khi tiến hành sản xuất PCB.
5. Những điều cần kiểm tra trước khi gửi file Gerber
Trước khi gửi file Gerber cho nhà máy PCB, cần kiểm tra kỹ dữ liệu thiết kế để hạn chế lỗi trong quá trình sản xuất. Việc kiểm tra trước giúp giảm nguy cơ sai sót, tránh chậm tiến độ và hạn chế phải chỉnh sửa dữ liệu sau khi đưa vào gia công.
Một số nội dung quan trọng cần kiểm tra bao gồm:
- Đảm bảo đầy đủ tất cả các layer cần thiết như copper layer, solder mask và silkscreen
- Kiểm tra drill file để xác minh vị trí và kích thước lỗ khoan chính xác
- Kiểm tra board outline và kích thước PCB thực tế
- Đảm bảo khoảng cách an toàn giữa các đường mạch và mép board phù hợp với khả năng sản xuất
- Đặt tên file và layer rõ ràng để tránh nhầm lẫn trong quá trình xử lý dữ liệu
- Kiểm tra lại toàn bộ thiết kế bằng Gerber viewer trước khi gửi cho nhà máy PCB
Ngoài ra, nhiều doanh nghiệp cũng thực hiện DFM checking để đánh giá khả năng sản xuất PCB và phát hiện các lỗi có thể ảnh hưởng đến quá trình gia công board mạch.
Kết luận
File Gerber đóng vai trò quan trọng trong quá trình sản xuất PCB, giúp nhà máy gia công board mạch theo đúng thiết kế ban đầu. Tuy nhiên, nếu file bị thiếu hoặc sai dữ liệu, PCB có thể gặp nhiều lỗi trong quá trình sản xuất và lắp ráp.
Vì vậy, việc kiểm tra kỹ file Gerber trước khi gửi cho nhà máy là bước cần thiết để hạn chế lỗi, tối ưu tiến độ sản xuất và đảm bảo chất lượng PCB.
