Trong quá trình lắp ráp bảng mạch điện tử, chất lượng mối hàn đóng vai trò quyết định đến hiệu suất và độ tin cậy của sản phẩm. Để đảm bảo sự kết nối chính xác và ổn định giữa linh kiện và PCB, các nhà sản xuất không thể thiếu một vật liệu quan trọng: kem hàn (solder paste). Vậy kem hàn là gì, được cấu tạo từ những thành phần nào và đóng vai trò ra sao trong công nghệ SMT? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
1. Kem hàn là gì?

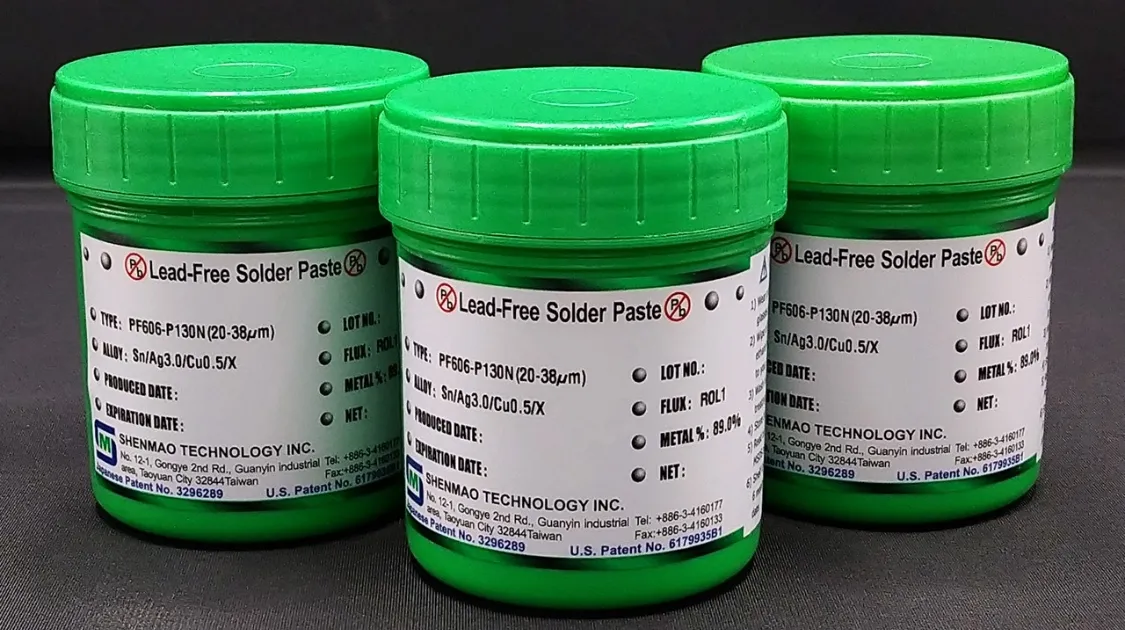

Kem hàn (Solder Paste) là vật liệu không thể thiếu trong công nghệ hàn dán bề mặt SMT (Surface Mount Technology), được sử dụng để gắn kết linh kiện điện tử lên bảng mạch in (PCB). Đây là hỗn hợp dạng sệt, bao gồm bột hợp kim hàn siêu mịn và chất trợ hàn (flux), giúp tạo nên các mối nối điện và cơ học bền vững sau quá trình hàn.
Trong quy trình sản xuất PCBA, kem hàn được in lên bề mặt PCB thông qua stencil. Khi trải qua quá trình hàn reflow, hợp kim sẽ nóng chảy và tạo thành các mối hàn chắc chắn, đảm bảo khả năng dẫn điện, độ ổn định và độ tin cậy của sản phẩm điện tử.
Nhờ vai trò quan trọng này, kem hàn ảnh hưởng trực tiếp đến chất lượng lắp ráp, hiệu suất sản xuất và tuổi thọ của thiết bị. Vì vậy, việc hiểu rõ đặc tính và ứng dụng của kem hàn là yếu tố then chốt trong ngành sản xuất điện tử hiện đại.
2. Thành phần của kem hàn
Kem hàn là hỗn hợp được thiết kế đặc biệt nhằm đảm bảo hiệu quả hàn tối ưu trong công nghệ SMT. Thành phần của kem hàn thường bao gồm ba yếu tố chính: bột hợp kim hàn, chất trợ hàn và các phụ gia. Sự kết hợp chính xác giữa các thành phần này quyết định chất lượng mối hàn, khả năng in kem và độ tin cậy của sản phẩm điện tử.
2.1. Bột hợp kim hàn (Solder Alloy Powder)
Bột hợp kim hàn chiếm khoảng 85–90% khối lượng kem hàn, thường được tạo thành từ các hạt kim loại siêu mịn. Thành phần phổ biến bao gồm:
- Hợp kim có chì: Sn63Pb37.
- Hợp kim không chì: SAC305 (Sn96.5Ag3.0Cu0.5).
Bột hợp kim quyết định nhiệt độ nóng chảy, độ bền cơ học và khả năng dẫn điện của mối hàn.
2.2. Chất trợ hàn (Flux)
Flux chiếm khoảng 10–15% thành phần và đóng vai trò quan trọng trong quá trình hàn. Chức năng chính bao gồm:
- Loại bỏ lớp oxy hóa trên bề mặt kim loại.
- Cải thiện khả năng thấm ướt và bám dính.
- Ngăn ngừa tái oxy hóa trong quá trình gia nhiệt.
- Hỗ trợ hợp kim nóng chảy và lan tỏa đồng đều.
Các loại flux phổ biến gồm No-Clean, Water-Soluble và Rosin-Based.
2.3. Phụ gia (Additives)
Phụ gia được bổ sung nhằm tối ưu hiệu suất và độ ổn định của kem hàn. Chúng có tác dụng:
- Điều chỉnh độ nhớt và khả năng in.
- Hạn chế hiện tượng sụt kem (slump).
- Tăng độ ổn định trong quá trình bảo quản.
- Cải thiện chất lượng mối hàn và giảm khuyết tật.
Nhờ sự kết hợp hài hòa của ba thành phần trên, kem hàn đảm bảo hiệu quả lắp ráp, nâng cao chất lượng sản phẩm và tối ưu hóa quy trình sản xuất PCBA.
3. Phân loại kem hàn
Kem hàn được phân loại dựa trên thành phần hợp kim, kích thước hạt kim loại và loại chất trợ hàn. Việc lựa chọn đúng loại kem hàn giúp tối ưu quy trình SMT, nâng cao chất lượng mối hàn và đảm bảo độ tin cậy của sản phẩm điện tử.
3.1. Phân loại theo thành phần hợp kim
- Kem hàn có chì (Leaded Solder Paste): Thành phần phổ biến là Sn63Pb37, có nhiệt độ nóng chảy thấp và khả năng thấm ướt tốt. Loại này dễ gia công nhưng bị hạn chế sử dụng do các quy định về môi trường.
- Kem hàn không chì (Lead-Free Solder Paste): Thường sử dụng hợp kim SAC như SAC305 (Sn96.5Ag3.0Cu0.5). Đây là lựa chọn phổ biến hiện nay nhờ tuân thủ tiêu chuẩn RoHS và thân thiện với môi trường.
3.2. Phân loại theo kích thước hạt kim loại
Kích thước hạt ảnh hưởng trực tiếp đến độ chính xác khi in kem và khả năng lắp ráp linh kiện nhỏ.
- Type 3 (25–45 µm): Phù hợp với các ứng dụng SMT tiêu chuẩn.
- Type 4 (20–38 µm): Thích hợp cho linh kiện có bước chân nhỏ và mật độ cao.
- Type 5 (15–25 µm): Được sử dụng trong các thiết kế siêu nhỏ và công nghệ tiên tiến.
- Type 6 (5–15 µm): Áp dụng cho các ứng dụng vi điện tử và in siêu chính xác.
3.3. Phân loại theo loại chất trợ hàn (Flux)
- No-Clean: Ít để lại dư lượng sau khi hàn, thường không cần làm sạch, giúp tiết kiệm chi phí sản xuất.
- Water-Soluble: Dễ dàng làm sạch bằng nước, phù hợp với các ứng dụng yêu cầu độ tin cậy cao.
- Rosin-Based: Có nguồn gốc từ nhựa thông, mang lại hiệu quả hàn tốt nhưng cần được làm sạch sau khi sử dụng.
3.4. Phân loại theo tiêu chuẩn hoạt tính Flux (IPC)
Theo tiêu chuẩn IPC J-STD-004, flux trong kem hàn được chia thành:
- ROL0, ROL1: Dư lượng thấp, ít hoạt tính.
- ROM0, ROM1: Hoạt tính trung bình.
- ROH0, ROH1: Hoạt tính cao, phù hợp với bề mặt khó hàn.
Việc hiểu rõ các loại kem hàn giúp doanh nghiệp lựa chọn vật liệu phù hợp với thiết kế PCB, yêu cầu kỹ thuật và tiêu chuẩn sản xuất trong ngành điện tử.
4. Ứng dụng của kem hàn trong công nghệ SMT

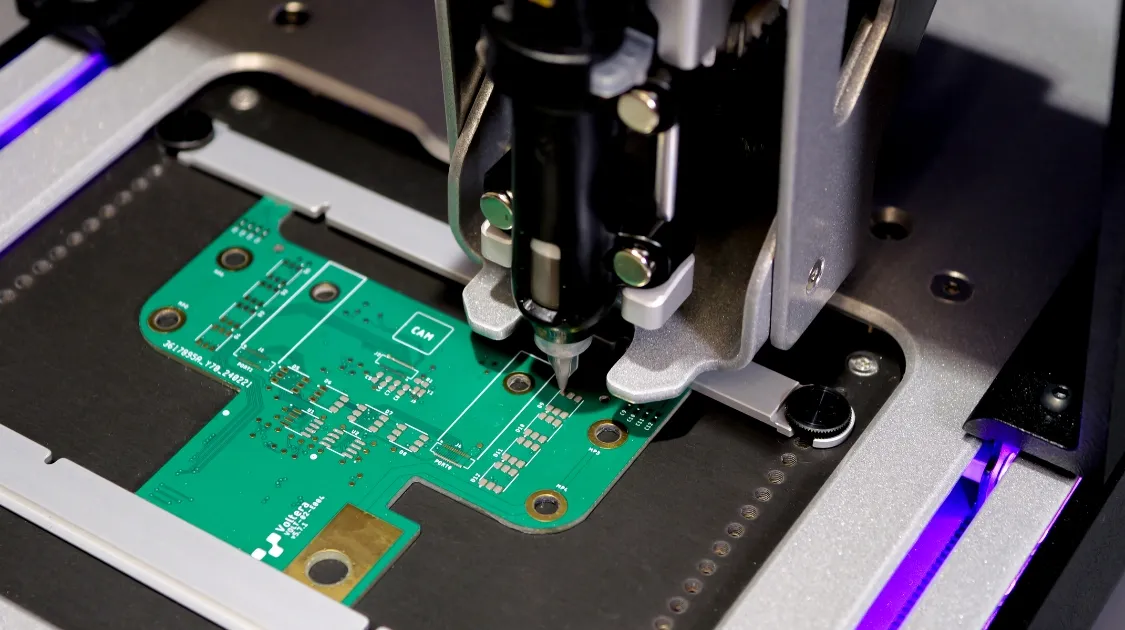

Trong công nghệ hàn dán bề mặt (SMT), kem hàn được sử dụng để tạo liên kết điện và cơ học giữa linh kiện điện tử và bảng mạch in (PCB). Nhờ đặc tính dẫn điện tốt và khả năng bám dính cao, kem hàn đóng vai trò thiết yếu trong việc đảm bảo chất lượng và độ tin cậy.
– Lắp ráp linh kiện dán bề mặt (SMD): Kem hàn giúp gắn kết các linh kiện như điện trở, tụ điện, transistor và vi mạch IC lên PCB với độ chính xác cao.
– Sản xuất bảng mạch mật độ cao: Trong các thiết kế miniaturized và mật độ linh kiện lớn, kem hàn đảm bảo khả năng in chính xác và hạn chế lỗi hàn.
– Ứng dụng trong dây chuyền SMT tự động: Kem hàn tương thích với hệ thống in stencil và lò hàn reflow, góp phần nâng cao năng suất.
– Sản xuất các thiết bị điện tử hiện đại: Kem hàn được sử dụng rộng rãi trong nhiều lĩnh vực như điện tử tiêu dùng, ô tô, y tế, viễn thông và công nghiệp tự động hóa.
Nhờ những ứng dụng đa dạng này, kem hàn trở thành vật liệu không thể thiếu trong ngành sản xuất điện tử hiện đại.
5. Các thông số kỹ thuật quan trọng của kem hàn
Các thông số kỹ thuật của kem hàn ảnh hưởng trực tiếp đến khả năng in, chất lượng mối hàn và hiệu suất của quy trình SMT. Việc hiểu rõ những парамет này giúp doanh nghiệp lựa chọn vật liệu phù hợp và tối ưu hóa sản xuất PCBA.
- Thành phần hợp kim (Alloy Composition): Xác định nhiệt độ nóng chảy và độ bền của mối hàn. Các hợp kim phổ biến gồm Sn63Pb37 và SAC305.
- Kích thước hạt thiếc (Powder Particle Size): Được phân loại theo tiêu chuẩn Type 3, Type 4, Type 5; ảnh hưởng đến độ chính xác khi in kem hàn.
- Độ nhớt (Viscosity): Quyết định khả năng in qua stencil và độ ổn định của kem hàn trên bề mặt PCB.
- Độ thấm ướt (Wettability): Thể hiện khả năng lan tỏa của hợp kim nóng chảy lên pad và chân linh kiện.
- Hàm lượng kim loại (Metal Content): Thường chiếm khoảng 85–90% khối lượng, ảnh hưởng đến chất lượng và độ bền mối hàn.
- Nhiệt độ nóng chảy (Melting Temperature): Phải tương thích với hồ sơ nhiệt của lò hàn reflow để đảm bảo quá trình hàn hiệu quả.
- Thời gian làm việc trên stencil (Stencil Life): Khoảng thời gian kem hàn duy trì đặc tính ổn định trong quá trình in.
- Hạn sử dụng (Shelf Life): Thời gian bảo quản tiêu chuẩn của kem hàn khi lưu trữ đúng điều kiện.
- Độ sụt kem (Slump): Đánh giá khả năng giữ hình dạng sau khi in, giúp ngăn ngừa hiện tượng cầu hàn.
- Tiêu chuẩn kỹ thuật và môi trường: Tuân thủ các tiêu chuẩn quốc tế như IPC J-STD-005, IPC J-STD-004 và RoHS.
Việc kiểm soát và lựa chọn kem hàn dựa trên các thông số trên sẽ giúp nâng cao chất lượng mối hàn, giảm thiểu lỗi sản xuất và đảm bảo độ tin cậy của sản phẩm điện tử.
6. Cách bảo quản và sử dụng kem hàn
Việc bảo quản và sử dụng kem hàn đúng cách giúp duy trì đặc tính vật liệu, đảm bảo chất lượng mối hàn và tối ưu hiệu quả của quy trình SMT. Nếu không tuân thủ các điều kiện tiêu chuẩn, kem hàn có thể bị suy giảm hiệu suất và gây ra lỗi trong quá trình sản xuất PCBA.

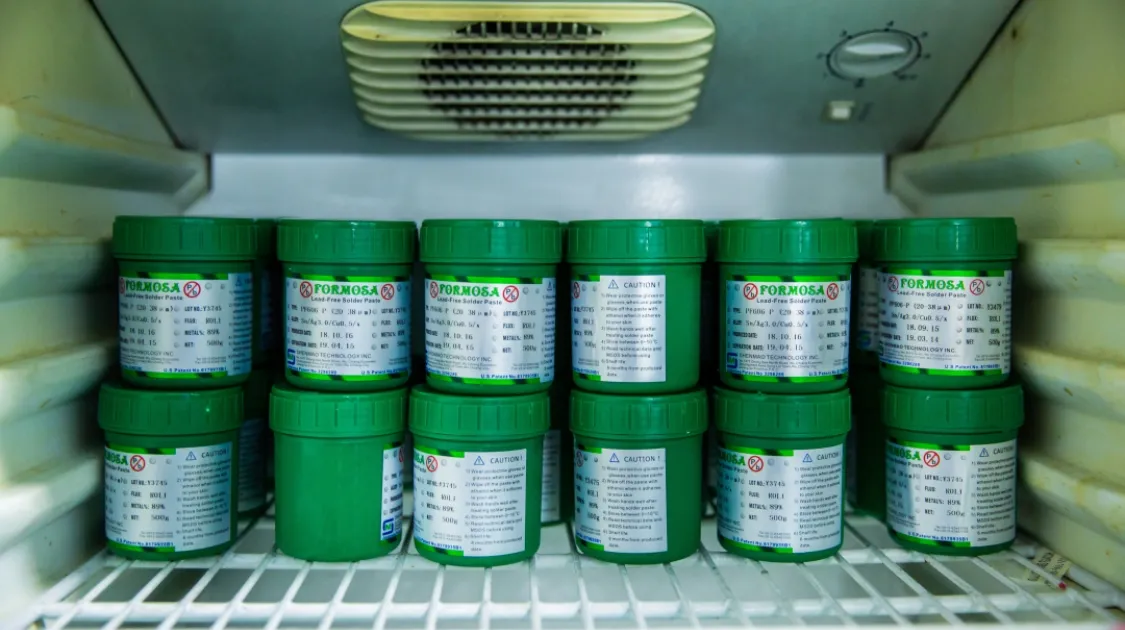

6.1. Bảo quản kem hàn
- Lưu trữ ở nhiệt độ 2–10°C để duy trì độ ổn định.
- Đậy kín bao bì nhằm tránh nhiễm bẩn và oxy hóa.
- Tuân thủ hạn sử dụng và nguyên tắc FIFO (First In, First Out).
- Tránh ánh nắng trực tiếp và không để kem hàn bị đông lạnh.
6.2. Chuẩn bị trước khi sử dụng
- Đưa kem hàn về nhiệt độ phòng trong khoảng 2–4 giờ.
- Không gia nhiệt cưỡng bức để rút ngắn thời gian làm ấm.
- Khuấy nhẹ theo khuyến nghị của nhà sản xuất.
- Chỉ mở nắp khi kem hàn đạt nhiệt độ phòng để tránh ngưng tụ hơi nước.
6.3. Lưu ý trong quá trình sử dụng
- Duy trì môi trường làm việc ở 20–25°C, độ ẩm 40–60%.
- Kiểm soát thời gian sử dụng trên stencil để đảm bảo chất lượng in.
- Không tái sử dụng kem hàn đã in hoặc bị nhiễm bẩn.
- Tuân thủ hướng dẫn kỹ thuật từ nhà sản xuất.
7. Cách lựa chọn kem hàn phù hợp
Việc lựa chọn kem hàn phù hợp đóng vai trò quan trọng trong việc đảm bảo chất lượng mối hàn, tối ưu quy trình SMT và nâng cao độ tin cậy của sản phẩm điện tử. Để đạt hiệu quả sản xuất tốt nhất, doanh nghiệp cần xem xét các yếu tố kỹ thuật và yêu cầu ứng dụng cụ thể.
7.1. Lựa chọn theo loại hợp kim
- Kem hàn có chì (Sn63Pb37): Dễ hàn, nhiệt độ nóng chảy thấp, phù hợp với các ứng dụng truyền thống.
- Kem hàn không chì (SAC305): Thân thiện với môi trường và tuân thủ tiêu chuẩn RoHS, được sử dụng phổ biến hiện nay.
7.2. Lựa chọn theo kích thước hạt thiếc
Kích thước hạt ảnh hưởng đến độ chính xác khi in và chất lượng mối hàn:
- Type 3: Phù hợp với các ứng dụng SMT tiêu chuẩn.
- Type 4: Thích hợp cho linh kiện có bước chân nhỏ.
- Type 5 trở lên: Dành cho các thiết kế mật độ cao và vi điện tử.
7.3. Lựa chọn theo loại flux
- No-Clean: Ít dư lượng, không cần làm sạch sau hàn.
- Water-Soluble: Dễ vệ sinh, phù hợp với các ứng dụng yêu cầu độ tin cậy cao.
- Rosin-Based: Khả năng làm sạch tốt nhưng cần xử lý sau hàn.
7.4. Lựa chọn theo yêu cầu của thiết kế và quy trình sản xuất
- Phù hợp với kích thước pad và linh kiện trên PCB.
- Tương thích với hồ sơ nhiệt của lò reflow.
- Đáp ứng tiêu chuẩn IPC và yêu cầu kỹ thuật của sản phẩm.
- Tối ưu hiệu suất in kem và giảm thiểu lỗi hàn.
7.5. Lựa chọn theo lĩnh vực ứng dụng
- Điện tử tiêu dùng: Ưu tiên chi phí và hiệu suất.
- Ô tô và y tế: Yêu cầu độ tin cậy và tiêu chuẩn chất lượng cao.
- Công nghiệp và viễn thông: Cần khả năng hoạt động ổn định trong môi trường khắc nghiệt.
Tóm lại, việc lựa chọn đúng loại kem hàn không chỉ giúp nâng cao chất lượng PCBA mà còn tối ưu chi phí và hiệu quả sản xuất. Doanh nghiệp nên tham khảo thông số kỹ thuật và thử nghiệm thực tế để đưa ra quyết định phù hợp.
Kết luận
Kem hàn là vật liệu thiết yếu trong công nghệ SMT, quyết định chất lượng mối hàn và độ tin cậy của bảng mạch PCB. Việc hiểu rõ thành phần, phân loại và ứng dụng giúp tối ưu quy trình sản xuất PCBA. Đồng thời, bảo quản và lựa chọn kem hàn phù hợp sẽ giảm thiểu lỗi và nâng cao hiệu suất sản xuất. Đây là yếu tố quan trọng góp phần đảm bảo chất lượng sản phẩm điện tử hiện đại.
